Mecanizado CNC para Ejes: Componentes Torneados de Precisión para Aplicaciones Industriales

Los ejes son componentes de transmisión fundamentales en prácticamente todos los equipos mecánicos. Desde ejes de motores y árboles de transmisión hasta husillos de precisión y rodillos industriales, estos componentes cilíndricos transmiten potencia, soportan elementos giratorios y mantienen un posicionamiento preciso. El mecanizado CNC ofrece la circularidad, concentricidad y acabado superficial que las aplicaciones de ejes demandan.

Tipos Comunes de Ejes Mecanizados

Los procesos de torneado y rectificado CNC producen una amplia variedad de componentes de ejes para diversas aplicaciones industriales:

◆ Ejes de Motor – ejes rectificados con precisión que transmiten potencia rotacional de motores eléctricos a equipos accionados. Requieren concentricidad rigurosa entre los muñones de rodamientos y chaveteros, generalmente mecanizados en acero al carbono medio o acero inoxidable.

◆ Árboles de Transmisión y Ejes Porta-herramientas – ejes de servicio pesado que transfieren par a distancias mayores. Comunes en equipos automotrices, agrícolas y de manejo de materiales. Estas piezas suelen presentar estrías, chaveteros y extremos roscados.

◆ Husillos de Precisión – ejes giratorios de alta precisión utilizados en máquinas-herramienta, robótica y equipos de medición. Los husillos requieren excepcional circularidad y acabado superficial, a menudo mantenidos en tolerancias dentro de más o menos 0,005mm en superficies de rodamientos críticas.

◆ Rodillos Industriales – ejes de gran diámetro o componentes cilíndricos utilizados en sistemas de transporte, máquinas de impresión y laminadores. Requieren rectitud, acabado superficial y a menudo revestimiento de cromo o duro para resistencia al desgaste.

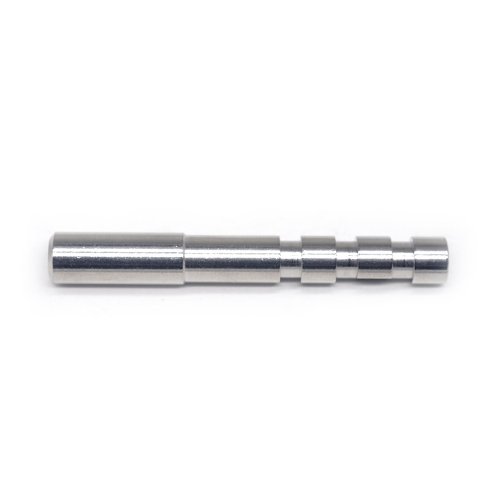

◆ Ejes Escalonados – ejes con múltiples diámetros a lo largo de su longitud, diseñados para alojar rodamientos, engranajes y otros componentes en posiciones axiales específicas.

◆ Ejes Roscados y Husillos de Avance – ejes con roscas de precisión para aplicaciones de movimiento lineal. El torneado y rectificado de roscas CNC produce formas de rosca precisas para movimiento suave y repetible.

Materiales para Ejes Mecanizados en CNC

La selección del material para ejes depende de los requisitos de resistencia, resistencia al desgaste, resistencia a la corrosión y entorno de servicio:

◆ Acero al Carbono Medio – el material más común para ejes, que ofrece un excelente equilibrio entre resistencia, tenacidad y mecanizabilidad. Adecuado para ejes y árboles de transmisión de uso general.

◆ Acero Aleado – proporciona mayor resistencia y templabilidad para aplicaciones exigentes, como ejes de transmisión de servicio pesado y husillos de alta velocidad.

◆ Acero Inoxidable – seleccionado para ejes expuestos a entornos corrosivos, incluyendo procesamiento de alimentos, farmacéutico y aplicaciones marinas.

◆ Acero Herramienta – utilizado para ejes que requieren alta resistencia al desgaste, como rodillos en aplicaciones de alta fricción.

◆ Aleación de Aluminio – opción de eje ligero para aplicaciones de baja carga y alta velocidad donde la reducción de peso es crítica.

Principales Procesos de Mecanizado CNC para Ejes

La producción de componentes de ejes de precisión implica múltiples operaciones de mecanizado para lograr la geometría, tolerancias y acabado superficial requeridos:

◆ Torneado CNC – la operación primaria para la fabricación de ejes. Los tornos CNC modernos producen ejes con múltiples diámetros, conicidades, radios y ranuras en una sola configuración, manteniendo excelente concentricidad entre todas las características.

◆ Rectificado Cilíndrico CNC – logra la alta precisión y el fino acabado superficial requeridos en muñones de rodamientos y superficies de sellado. El rectificado puede mantener tolerancias tan rigurosas como más o menos 0,002mm y alcanzar rugosidad superficial por debajo de Ra 0,4 micrómetros.

◆ Fresado de Chaveteros y Brochado – crea chaveteros para transmisión positiva de par entre el eje y los componentes de acoplamiento. El corte preciso de chaveteros garantiza ajuste adecuado y transferencia de potencia confiable.

◆ Laminado o Fresado de Estrías – produce estrías para conexiones deslizantes o fijas, comúnmente utilizadas en ejes de transmisión automotrices.

◆ Torneado de Roscas y Rectificado de Roscas – produce roscas externas para fijación, ajuste o aplicaciones de movimiento lineal. El rectificado de roscas ofrece la más alta precisión para roscas críticas.

◆ Taladrado de Centros – establece centros precisos para operaciones subsiguientes de torneado y rectificado, garantizando alineación precisa en todo el proceso de fabricación.

Requisitos Críticos de Calidad para Ejes

Los componentes de ejes deben cumplir con estándares de calidad rigurosos para garantizar un rendimiento confiable en servicio:

◆ Concentricidad – la relación entre múltiples diámetros a lo largo del eje. La baja concentricidad conduce a vibraciones, desgaste prematuro de rodamientos y reducción de la vida útil del equipo. Los requisitos típicos de concentricidad varían de 0,02mm a 0,005mm, dependiendo de la aplicación.

◆ Circularidad – desviación de un círculo perfecto medida en muñones de rodamientos y superficies de sellado. La circularidad es crítica para el ajuste adecuado del rodamiento y la eficacia del sellado.

◆ Acabado Superficial – superficies de rodamientos generalmente requieren Ra 0,8 micrómetros o mejor; superficies de sellado pueden requerir Ra 0,4 micrómetros o mejor para un sellado confiable.

◆ Rectitud – particularmente importante para ejes largos y rodillos para evitar torceduras y vibraciones durante la operación.

◆ Dureza y Tratamiento Térmico – muchas aplicaciones de ejes requieren endurecimiento por inducción, cementación o endurecimiento total para lograr la dureza superficial y la tenacidad del núcleo requeridas.
